IUS090

Ud

Imbornal de concreto "in situ".

$ 536.491,77

Imbornal en calzada con poceta de clapeta, construido con concreto, de 25x45x80 cm.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,083

17.213,44

1.428,72

mt08epr040

Ud

Encofrado recuperable de lámina metálica para formación de imbornal de sección rectangular.

0,100

385.160,01

38.516,00

mt10hmf050qdf

m³

Concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad plástica, fabricado en planta, según NSR-10 y ACI 318.

0,180

300.904,84

54.162,87

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

8,000

540,10

4.320,80

mt08aaa010a

m³

Agua.

0,006

3.159,46

18,96

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,030

42.855,03

1.285,65

mt08cem000d

kg

Cemento gris en sacos.

9,000

465,49

4.189,41

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,180

2.527,57

454,96

mt11poc010

Ud

Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm.

1,000

264.441,21

264.441,21

mt11rej010e

Ud

Marco y rejilla de fundición dúctil, carga de rotura 250 kN, abatible y provista de cadena contra robo, de 450x250 mm, para imbornal, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

89.708,53

89.708,53

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,516

17.213,44

8.882,14

Subtotal materiales:

467.409,25

2

Equipo

mq06hor010

h

Concretera.

0,015

3.612,46

54,19

Subtotal equipo:

54,19

3

Mano de obra

mo041

h

Oficial 1ª obra blanca de obra civil.

1,792

17.990,88

32.239,66

mo087

h

Ayudante de obra blanca de obra civil.

1,983

13.247,21

26.269,22

Subtotal mano de obra:

58.508,88

4

Herramienta menor

%

Herramienta menor

2,000

525.972,32

10.519,45

Coste de mantenimiento decenal: $ 26.824,59 en los primeros 10 años.

Costos directos (1+2+3+4):

536.491,77

ÍTEM IUS090: IMBORNAL DE CONCRETO "IN SITU".

CARACTERÍSTICAS TÉCNICAS

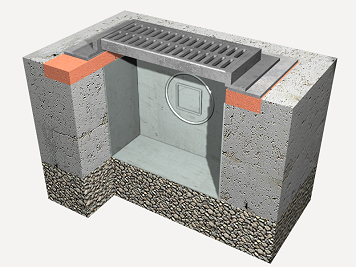

Formación de imbornal en calzada construido con concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad plástica, de 25x45x80 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, carga de rotura 250 kN, compatible con superficies de adoquín, concreto o asfalto en caliente, abatible y contra robo, con marco de fundición del mismo tipo, enrasada al piso. Incluso colocación y retirada de encofrado recuperable de lámina metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
