EMF030 |
m² |

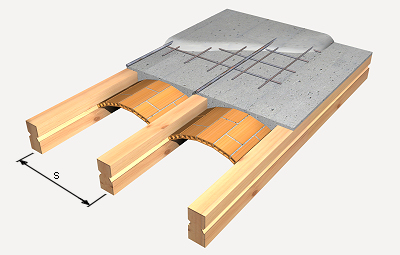

Losa de viguetas de madera, entrevigado con revoltón. |
$ 206.952,38 |
||
Losa tradicional con un intereje de 50 cm, de viguetas de madera aserrada de pino silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, clase resistente C18, protección de la madera con clase de penetración NP2, trabajada en taller, entrevigado con revoltón; acero Grado 60 (fy=4200 kg/cm²), cuantía 1,1 kg/m², y malla electrosoldada tipo XX 50, en capa de compresión de 4 cm de espesor de concreto liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en planta. |
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
mt50spa052b |
m |
Tablón de madera de pino, de 20x7,2 cm. |
0,040 |
17.819,94 |
712,80 |
mt50spa101 |
kg |
Clavos de acero. |
0,045 |
2.512,57 |
113,07 |
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,013 |
25.840,84 |
335,93 |
mt07www010 |
m² |
Entrevigado con revoltón de ladrillo hueco sencillo. |
1,000 |
42.162,11 |
42.162,11 |
mt07mee018ha |
m³ |
Madera aserrada de pino silvestre (Pinus sylvestris) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, clase resistente C18 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura), trabajada en taller. |
0,075 |
811.717,62 |
60.878,82 |
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
2,000 |
151,35 |
302,70 |
mt07aco060a |
kg |
Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), diámetros varios, según NTC 2289 y ASTM A 706. |
1,100 |
1.855,60 |
2.041,16 |
mt07ame050aae |
m² |
Malla electrosoldada tipo XX 50, 25x25 cm y Ø 4-4 mm, según NTC 5806 y ASTM A1064 / A1064M. |
1,100 |
1.740,43 |
1.914,47 |
mt10hes050gbg |
m³ |
Concreto liviano estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en planta. |
0,142 |
361.196,99 |
51.289,97 |
mo048 |
h |
Oficial 1ª montador de estructura de madera. |
0,394 |
11.404,73 |
4.493,46 |
mo095 |
h |
Ayudante montador de estructura de madera. |
0,394 |
8.400,30 |
3.309,72 |
mo042 |
h |
Oficial 1ª obra negra. |
1,351 |
11.404,73 |
15.407,79 |
mo089 |
h |
Ayudante de obra negra. |
1,351 |
8.400,30 |
11.348,81 |
mo113 |
h |
Peón de obra blanca. |
0,172 |
7.693,87 |
1.323,35 |
mo112 |
h |
Ayudante entendido. |
0,172 |
7.853,36 |
1.350,78 |
% |
Medios auxiliares |
2,000 |
196.984,94 |
3.939,70 |
|
% |
Costes indirectos |
3,000 |
200.924,64 |
6.027,74 |
|
Coste de mantenimiento decenal: $ 31.042,86 en los primeros 10 años. |
Total: |
206.952,38 |
Pliego de condiciones
UNIDAD DE OBRA EMF030: LOSA DE VIGUETAS DE MADERA, ENTREVIGADO CON REVOLTÓN. CARACTERÍSTICAS TÉCNICAS Formación de losa tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, clase resistente C18 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura); entrevigado con revoltón de ladrillo cerámico hueco sencillo; acero Grado 60 (fy=4200 kg/cm²), cuantía 1,1 kg/m², y malla electrosoldada tipo XX 50, 25x25 cm y Ø 4-4 mm, en capa de compresión de 4 cm de espesor de concreto liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en planta. Incluso parte proporcional de apuntalamiento y desapuntalamiento de las viguetas, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. AMBIENTALES. Se suspenderán los trabajos de fundido cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el fundido o posterior periodo de fraguado, no pudiendo comenzarse el fundido de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Apuntalamiento. Empalme de viguetas en apoyos y anclajes. Disposición de listones adosados a las viguetas constituyendo las aristas de apoyo del entrevigado. Formación del entrevigado. Colocación de armaduras con separadores homologados. Fundido y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto. Desapuntalamiento. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. MEDIDA Y FORMA DE PAGO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la losa señalados en los planos y detalles del Proyecto. |
