IOJ020

m

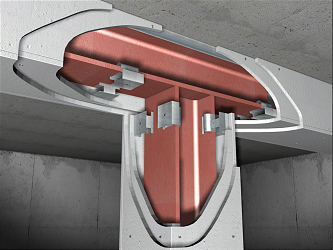

Protección pasiva contra incendios de estructura metálica, con placas de yeso laminado.

$ 79.133,83

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt12psg200e

m

Perfil angular 30x30x0,7 mm, de acero galvanizado.

2,000

1.879,82

3.759,64

mt12psg082

Ud

Fijación para concreto.

3,200

496,30

1.588,16

mt12psg050c

m

Maestra 60/27 de lámina de acero galvanizado, de ancho 60 mm.

2,000

3.392,85

6.785,70

mt12pmk011a

Ud

Clip de protección de 72x48x41 mm.

3,200

3.085,20

9.872,64

mt12psg010l

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 15 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,475

48.095,91

22.845,56

mt12psg010o

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 25 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,292

68.384,22

19.968,19

mt12psg081b

Ud

Tornillo autoperforante 3,5x25 mm.

30,000

20,63

618,90

mt12psg030a

kg

Pasta para juntas.

2,550

2.977,91

7.593,67

mt12psg040

m

Cinta de juntas.

2,000

80,23

160,46

Subtotal materiales:

73.192,92

2

Mano de obra

mo053

h

Oficial 1ª montador de divisiones y sistemas de placas.

0,182

14.005,70

2.549,04

mo100

h

Ayudante montador de divisiones y sistemas de placas.

0,182

10.111,16

1.840,23

Subtotal mano de obra:

4.389,27

3

Herramienta menor

%

Herramienta menor

2,000

77.582,19

1.551,64

Coste de mantenimiento decenal: $ 37.192,90 en los primeros 10 años.

Costos directos (1+2+3):

79.133,83

ÍTEM IOJ020: PROTECCIÓN PASIVA CONTRA INCENDIOS DE ESTRUCTURA METÁLICA, CON PLACAS DE YESO LAMINADO.

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

MEDIDA Y FORMA DE PAGO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
