IOJ030

m²

Protección pasiva contra incendios de ductos metálicos de ventilación y extracción de humos, con lanas minerales.

$ 135.857,27

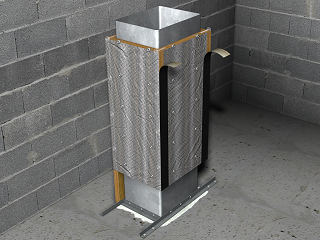

Sistema de protección pasiva contra incendios de ducto metálico vertical de sección rectangular para garantizar la resistencia al fuego EI 15, mediante el recubrimiento con paneles de lana mineral, de 40 mm de espesor, conductividad térmica 0,031 W/(mK). Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, tornillos helicoidales de acero inoxidable de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes, pasta intumescente en base acuosa para el sellado ignífugo de paso de ductos metálicos entre sectores de incendio, adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, para el sellado ignífugo del encuentro entre la lana mineral y el paramento, y perfil en L, de acero galvanizado, de 30 mm para el refuerzo del encuentro entre la lana mineral y el paramento.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt42coi120cb

m²

Panel de lana mineral, de 40 mm de espesor, conductividad térmica 0,031 W/(mK), Euroclase A1 de reacción al fuego, para la protección contra incendios de ductos metálicos rectangulares.

1,100

94.563,66

104.020,03

mt12psg160d

m

Perfil en L, de acero galvanizado, de 30 mm.

0,670

2.177,84

1.459,15

mt42coi036a

Ud

Cartucho de pasta intumescente en base acuosa, color blanco, con pH neutro y sin disolventes, para sellado ignífugo de paso de ductos metálicos entre sectores de incendio.

0,020

109.466,75

2.189,34

mt42coi035a

kg

Adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, de fraguado lento, para sellado ignífugo del encuentro entre la lana mineral y el paramento.

0,050

27.215,88

1.360,79

mt42coi037a

Ud

Pernos electrosoldables de 40 mm de longitud, para fijación del panel a la superficie metálica.

18,000

532,25

9.580,50

mt42coi038b

Ud

Tornillo helicoidal de acero inoxidable de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes.

4,000

709,67

2.838,68

Subtotal materiales:

121.448,49

2

Mano de obra

mo054

h

Oficial 1ª colocador de aislantes.

0,487

14.005,70

6.820,78

mo101

h

Ayudante colocador de aislantes.

0,487

10.111,16

4.924,13

Subtotal mano de obra:

11.744,91

3

Herramienta menor

%

Herramienta menor

2,000

133.193,40

2.663,87

Coste de mantenimiento decenal: $ 6.792,86 en los primeros 10 años.

Costos directos (1+2+3):

135.857,27

ÍTEM IOJ030: PROTECCIÓN PASIVA CONTRA INCENDIOS DE DUCTOS METÁLICOS DE VENTILACIÓN Y EXTRACCIÓN DE HUMOS, CON LANAS MINERALES.

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de ducto metálico vertical de sección rectangular para garantizar la resistencia al fuego EI 15, mediante el recubrimiento con paneles de lana mineral, de 40 mm de espesor, conductividad térmica 0,031 W/(mK). Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, tornillos helicoidales de acero inoxidable de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes, pasta intumescente en base acuosa para el sellado ignífugo de paso de ductos metálicos entre sectores de incendio, adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, para el sellado ignífugo del encuentro entre la lana mineral y el paramento, y perfil en L, de acero galvanizado, de 30 mm para el refuerzo del encuentro entre la lana mineral y el paramento.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

MEDIDA Y FORMA DE PAGO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
