UAI010

m

Sumidero longitudinal.

$ 384.070,92

Sumidero longitudinal de mampostería, de 200 mm de ancho interior y 400 mm de alto, con rejilla de acero galvanizado, carga de rotura 15 kN.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt10hmf050qde

m³

Concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,858

286.930,51

246.186,38

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

74,000

491,36

36.360,64

mt08aaa010a

m³

Agua.

0,012

2.861,38

34,34

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,069

39.051,99

2.694,59

mt08cem000d

kg

Cemento gris en sacos.

14,172

421,58

5.974,63

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,146

2.289,10

334,21

mt11rej020a

Ud

Marco y rejilla de acero galvanizado, de 200 mm de ancho y 500 mm de longitud, para canaleta de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN.

2,000

19.525,55

39.051,10

mt11var120b

Ud

Sifón en línea de PVC, color gris, registrable, con unión macho/hembra, de 110 mm de diámetro.

0,200

86.306,18

17.261,24

Subtotal materiales:

347.897,13

2

Equipo

mq06hor010

h

Concretera.

0,035

618,32

21,64

Subtotal equipo:

21,64

3

Mano de obra

mo041

h

Oficial 1ª obra blanca de obra civil.

1,670

11.042,68

18.441,28

mo087

h

Ayudante de obra blanca de obra civil.

1,252

8.131,05

10.180,07

Subtotal mano de obra:

28.621,35

4

Herramienta menor

%

Herramienta menor

2,000

376.540,12

7.530,80

Coste de mantenimiento decenal: $ 19.203,55 en los primeros 10 años.

Costos directos (1+2+3+4):

384.070,92

ÍTEM UAI010: SUMIDERO LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

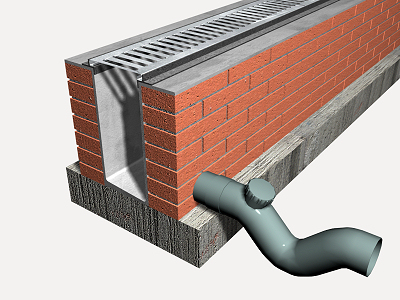

Formación de sumidero longitudinal con paredes de mampostería de ladrillo cerámico macizo, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3, con rejilla y marco de acero galvanizado, de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN, realizado sobre solera de concreto simple f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda de 15 cm de espesor. Incluso parte proporcional de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós con concreto y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

MEDIDA Y FORMA DE PAGO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.
