UCM010

m²

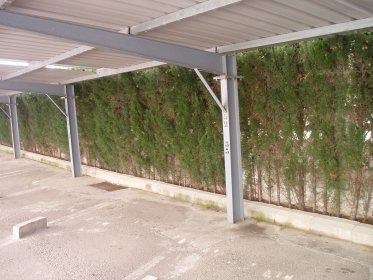

Cobertura metálica.

$ 113.987,06

Estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: cimentación de concreto armado, realizada con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); pórticos de acero A 36, en perfiles laminados en caliente y cubierta metálica formada con lámina perfilada de acero galvanizado de 0,6 mm de espesor.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt10hmf050qae

m³

Concreto simple f'c=100 kg/cm² (10 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, manejabilidad blanda, fabricado en planta, según NSR-10 y ACI 318.

0,010

241.495,04

2.414,95

mt08aaa010a

m³

Agua.

0,022

2.918,09

64,20

mt01arg000d

m³

Arena cribada.

0,055

67.901,42

3.734,58

mt01arg001de

m³

Agregado grueso homogeneizado de tamaño máximo 12,5 mm.

0,083

49.151,86

4.079,60

mt08cem000d

kg

Cemento gris en sacos.

35,840

429,93

15.408,69

mt07aco060a

kg

Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según NTC 2289 y ASTM A 706.

4,000

1.867,13

7.468,52

mt07aco020a

Ud

Separador homologado para cimentaciones.

0,800

261,07

208,86

mt07ala000ab

kg

Acero laminado A 36, en perfiles laminados en caliente, según ASTM A 36, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

17,500

1.903,65

33.313,88

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

0,167

11.309,22

1.888,64

mt13ccg010a

m²

Lámina perfilada de acero galvanizado, espesor 0,6 mm.

1,050

14.635,48

15.367,25

mt13ccg030g

Ud

Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela.

3,000

1.030,34

3.091,02

Subtotal materiales:

87.040,19

2

Equipo

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,117

74.674,09

8.736,87

mq06hor010

h

Concretera.

0,082

3.435,18

281,68

mq08sol010

h

Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

0,012

15.069,77

180,84

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,012

6.338,71

76,06

Subtotal equipo:

9.275,45

3

Mano de obra

mo042

h

Oficial 1ª obra negra.

0,036

20.839,29

750,21

mo089

h

Ayudante de obra negra.

0,036

15.358,80

552,92

mo018

h

Oficial 1ª cerrajero.

0,239

20.160,49

4.818,36

mo059

h

Ayudante cerrajero.

0,239

14.682,12

3.509,03

mo113

h

Peón de obra blanca.

0,126

14.022,65

1.766,85

mo112

h

Ayudante entendido.

0,132

14.317,68

1.889,93

Subtotal mano de obra:

13.287,30

4

Herramienta menor

%

Herramienta menor

4,000

109.602,94

4.384,12

Coste de mantenimiento decenal: $ 15.958,19 en los primeros 10 años.

Costos directos (1+2+3+4):

113.987,06

ÍTEM UCM010: COBERTURA METÁLICA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: CIMENTACIÓN: formada por zapatas y correas de concreto armado sobre capa de solado de limpieza, realizadas con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); PÓRTICOS: formados por columnas, vigas y correas de acero A 36, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; CUBIERTA: formada con lámina perfilada de acero galvanizado de 0,6 mm de espesor, fijada a correa estructural. Incluso excavación, placas de anclaje a cimentación, solapes, accesorios de fijación, remates laterales, juntas de estanqueidad, encuentros y piezas especiales de remate. Trabajado y montado en taller y colocado en obra.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

MEDIDA Y FORMA DE PAGO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.
