Ducto de extracción para salida de humos, de acero inoxidable, para cocina
IVK022 Ducto de extracción para salida de humos, de acero inoxidable, para cocina

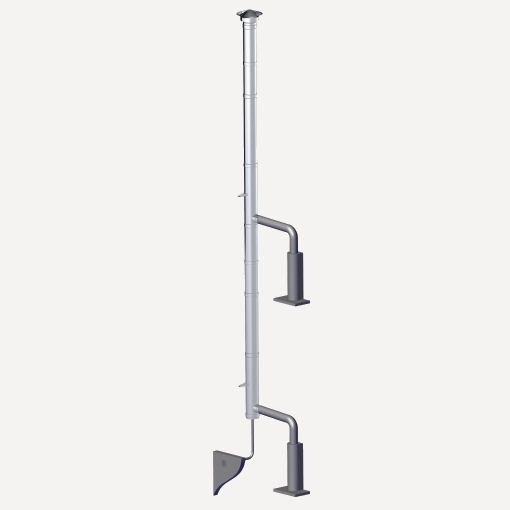

Ducto de extracción para salida de humos, con una acometida por planta, para cocina, formado por tubo tipo shunt de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior y 0,4 mm de espesor. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.
Precio

$ 1.234.626,63

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Tipo de ducto
Número de acometidas por planta
Gama
Diámetro nominal (interior) (mm)
Espesor (mm)
Incremento del precio del tubo, en concepto de accesorios
%

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1



Materiales



mt42din061h

Ud

Material auxiliar para montaje y sujeción a la obra de los tubos de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior.

1,000

39.113,35

39.113,35

mt42din060vp

m

Tubo tipo shunt de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior y 0,4 mm de espesor, con el precio incrementado el 75% en concepto de accesorios.

1,000

1.140.806,11

1.140.806,11


Subtotal materiales:

1.179.919,46

2



Mano de obra



mo013

h

Oficial 1ª instalador de ductos de lámina metálica.

0,482

37.753,36

18.197,12

mo084

h

Ayudante instalador de ductos de lámina metálica.

0,448

27.459,10

12.301,68


Subtotal mano de obra:

30.498,80

3



Herramienta menor




%

Herramienta menor

2,000

1.210.418,26

24.208,37

Coste de mantenimiento decenal: $ 172.847,73 en los primeros 10 años.

Costos directos (1+2+3):

1.234.626,63

ÍTEM IVK022: DUCTO DE EXTRACCIÓN PARA SALIDA DE HUMOS, DE ACERO INOXIDABLE, PARA COCINA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso.


CARACTERÍSTICAS TÉCNICAS

Ducto de extracción para salida de humos, con una acometida por planta, para cocina, formado por tubo tipo shunt de pared simple de acero inoxidable AISI 304 con aro de estanqueidad, gama Divent C XT, "DINAK", de 200 mm de diámetro interior y 0,4 mm de espesor. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. Se comprobará la existencia de huecos en las losas y elementos estructurales a atravesar.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo del recorrido del ducto y de la situación de los elementos de sujeción. Presentación de tubos y accesorios. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje, conexionado y comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

El ducto será estanco. La ventilación será adecuada.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



MEDIDA Y FORMA DE PAGO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
