CVF010

m³

Foso de ascensor.

$ 621.848,38

Foso de ascensor a nivel de cimentación, mediante vaso de concreto armado, realizado con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), con una cuantía aproximada de 50 kg/m³. Incluso armaduras para formación de zunchos de borde y refuerzos, armaduras de espera, alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del concreto al encofrado. El precio incluye el montaje y desmontaje del sistema de encofrado y el figurado del acero (corte y doblez) y el armado en el lugar definitivo de su colocación en obra.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1

Materiales

mt08eme040

m²

Paneles metálicos de varias dimensiones, para encofrar elementos de concreto.

0,025

113.746,90

2.843,67

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,100

13.828,13

1.382,81

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,065

42.114,36

2.737,43

mt08eme051a

m

Fleje de acero galvanizado, para encofrado metálico.

0,500

634,35

317,18

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,450

3.281,16

1.476,52

mt08var060

kg

Puntas de acero de 20x100 mm.

0,500

19.140,10

9.570,05

mt08dba010d

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera.

0,150

3.946,58

591,99

mt07sep010ab

Ud

Separador homologado de plástico, para armaduras de cimentaciones de varios diámetros.

4,000

352,83

1.411,32

mt07aco020d

Ud

Separador homologado para muros.

8,000

139,22

1.113,76

mt07aco060a

kg

Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según NTC 2289 y ASTM A 706.

51,000

2.102,80

107.242,80

mt08aaa010a

m³

Agua.

0,237

3.281,16

777,63

mt01arg000d

m³

Arena cribada.

0,610

77.734,17

47.417,84

mt01arg001de

m³

Agregado grueso homogeneizado, de tamaño máximo 12,5 mm.

0,915

56.269,50

51.486,59

mt08cem000d

kg

Cemento gris en sacos.

394,240

483,43

190.587,44

Subtotal materiales:

418.957,03

2

Equipo

mq06hor010

h

Concretera eléctrica con una capacidad de amasado de 160 l.

0,765

8.706,88

6.660,76

Subtotal equipo:

6.660,76

3

Mano de obra

mo044

h

Oficial 1ª encofrador.

2,013

26.513,03

53.370,73

mo091

h

Ayudante encofrador.

2,684

19.805,71

53.158,53

mo043

h

Oficial 1ª armador de concreto.

0,429

26.513,03

11.374,09

mo090

h

Ayudante armador de concreto.

0,644

19.805,71

12.754,88

mo113

h

Peón de obra blanca.

1,409

18.348,75

25.853,39

mo112

h

Ayudante entendido.

1,476

18.648,96

27.525,86

Subtotal mano de obra:

184.037,48

4

Herramienta menor

%

Herramienta menor

2,000

609.655,27

12.193,11

Coste de mantenimiento decenal: $ 18.655,45 en los primeros 10 años.

Costos directos (1+2+3+4):

621.848,38

ÍTEM CVF010: FOSO DE ASCENSOR.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Dependiendo de la agresividad del terreno o la presencia de agua con sustancias agresivas, se elegirá el cemento adecuado para la fabricación del concreto, así como su dosificación y permeabilidad y el espesor de recubrimiento de las armaduras.

CARACTERÍSTICAS TÉCNICAS

Foso de ascensor a nivel de cimentación, mediante vaso de concreto armado, realizado con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), con una cuantía aproximada de 50 kg/m³. Incluso armaduras para formación de zunchos de borde y refuerzos, armaduras de espera, alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del concreto al encofrado.

CRITERIO DE MEDICIÓN EN PROYECTO

Volumen medido sobre las secciones teóricas de cálculo, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán y señalizarán las armaduras de espera.

MEDIDA Y FORMA DE PAGO

Se medirá el volumen teórico ejecutado según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

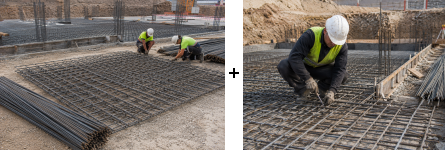

El precio incluye el montaje y desmontaje del sistema de encofrado y el figurado del acero (corte y doblez) y el armado en el lugar definitivo de su colocación en obra.
