Batería de contadores divisionarios para abastecimiento de agua potable.
IFC020 Batería de contadores divisionarios para abastecimiento de agua potable. Ud
Batería de acero galvanizado, de 2 1/2" DN 65 mm y salidas con conexión embridada, para centralización de un máximo de 18 medidores de 1/2" DN 15 mm en dos filas, con llave de corte, llaves de entrada, grifos de comprobación, válvulas de retención, llaves de salida, latiguillos y cuadro de clasificación. Incluso soportes para el colector y material auxiliar.
Precio

$ 3.080.085,88

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

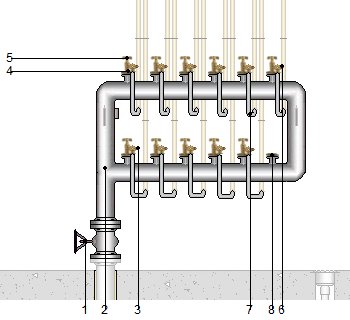

1:
Llave de corte.
2:
Batería de medidores.
3:
Llave de entrada.
4:
Grifo de comprobación.
5:
Válvula de retención.
6:
Llave de salida.
7:
Latiguillo.
8:
Tapa ciega.
Número de medidores a colocar
Batería de medidores
Material
Número de filas
Diámetro
Diámetro de los medidores

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1



Materiales



mt37svc010r

Ud

Válvula de compuerta de latón fundido, para roscar, de 2 1/2".

1,000

170.836,14

170.836,14

mt37ccb010hb

Ud

Batería de acero galvanizado de 2 1/2" DN 65 mm, para centralización de 18 medidores divisionarios de agua en dos filas, de 1330x620 mm. Incluso soporte y brida.

1,000

798.531,84

798.531,84

mt37sve010b

Ud

Válvula de esfera de latón niquelado para roscar de 1/2".

36,000

13.354,76

480.771,36

mt37sgl012a

Ud

Grifo de comprobación de latón, para roscar, de 1/2".

18,000

13.875,77

249.763,86

mt37svr010a

Ud

Válvula de retención de latón para roscar de 1/2".

18,000

11.608,14

208.946,52

mt37ccb040a

Ud

Latiguillo de acero inoxidable, de 3/4", de 400 mm de longitud.

18,000

37.307,47

671.534,46

mt37ccb015ha

Ud

Cuadro de clasificación metálico para centralización de 18 medidores divisionarios de agua en dos filas.

1,000

28.871,87

28.871,87

mt37www010

Ud

Material auxiliar para instalaciones hidráulicas.

1,000

3.779,39

3.779,39


Subtotal materiales:

2.613.035,44

2



Mano de obra



mo008

h

Oficial 1ª plomero.

10,905

27.359,16

298.351,64

mo107

h

Ayudante plomero.

5,452

19.865,18

108.304,96


Subtotal mano de obra:

406.656,60

3



Herramienta menor




%

Herramienta menor

2,000

3.019.692,04

60.393,84

Coste de mantenimiento decenal: $ 154.004,29 en los primeros 10 años.

Costos directos (1+2+3):

3.080.085,88

ÍTEM IFC020: BATERÍA DE MEDIDORES DIVISIONARIOS PARA ABASTECIMIENTO DE AGUA POTABLE.


CARACTERÍSTICAS TÉCNICAS

Batería de acero galvanizado, de 2 1/2" DN 65 mm y salidas con conexión embridada, para centralización de un máximo de 18 medidores de 1/2" DN 15 mm en dos filas, con llave de corte, llaves de entrada, grifos de comprobación, válvulas de retención, llaves de salida, latiguillos y cuadro de clasificación. Incluso soportes para el colector y material auxiliar.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto, que el recinto se encuentra terminado, con sus elementos auxiliares, y que sus dimensiones son correctas.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación del soporte de batería. Colocación y fijación de accesorios y piezas especiales. Colocación de la batería. Colocación del cuadro de clasificación. Conexionado y comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

La batería de medidores tendrá resistencia mecánica. El conjunto será estanco.



CONSERVACIÓN Y MANTENIMIENTO.

Se cerrarán las salidas de las conducciones hasta la colocación de los medidores divisionarios por parte de la compañía suministradora.



MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los medidores de agua potable.
