CCP005 |
m |
Murete guía para muro pantalla. |
$ 275.396,89 |

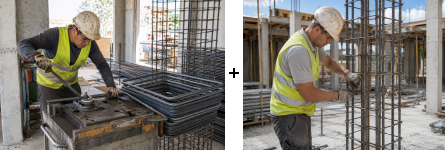

Doble murete guía, para muro pantalla, de concreto armado de sección 70x25 cm; realizado con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), con una cuantía aproximada de 25 kg/m; montaje y desmontaje del sistema de encofrado recuperable metálico a dos caras. Incluso alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del concreto al encofrado. El precio incluye el figurado del acero (corte y doblez) en el área de trabajo, en obra, el armado en el lugar definitivo de su colocación en obra, la demolición del murete guía con retroexcavadora con martillo rompedor y la carga mecánica de escombros sobre camión o contenedor. |
Código |
Unidad |
Descripción |
Cantidad |
Valor unitario |
Valor parcial |
1 |
Materiales |
||||
mt08eme040 |
m² |
Paneles metálicos de varias dimensiones, para encofrar elementos de concreto. |
0,007 |
113.746,90 |
796,23 |
mt50spa052b |
m |
Tablón de madera de pino, de 20x7,2 cm. |
0,028 |
13.828,13 |
387,19 |
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,018 |
42.114,36 |
758,06 |
mt08eme051a |
m |
Fleje de acero galvanizado, para encofrado metálico. |
0,140 |
634,35 |
88,81 |
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,370 |
3.281,16 |
1.214,03 |
mt08var060 |
kg |
Puntas de acero de 20x100 mm. |
0,140 |
19.140,10 |
2.679,61 |
mt08dba010d |
l |
Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera. |
0,042 |
3.946,58 |
165,76 |
mt07aco020a |
Ud |
Separador homologado para cimentaciones. |
3,000 |
334,12 |
1.002,36 |
mt07aco060a |
kg |
Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según NTC 2289 y ASTM A 706. |
26,250 |
2.102,80 |
55.198,50 |
mt08aaa010a |
m³ |
Agua. |
0,083 |
3.281,16 |
272,34 |
mt01arg000d |
m³ |
Arena cribada. |
0,213 |
77.734,17 |
16.557,38 |
mt01arg001de |
m³ |
Agregado grueso homogeneizado, de tamaño máximo 12,5 mm. |
0,320 |
56.269,50 |
18.006,24 |
mt08cem000d |
kg |
Cemento gris en sacos. |
137,984 |
483,43 |
66.705,61 |
Subtotal materiales: |
163.832,12 |
||||
2 |
Equipo |
||||
mq01exn020a |
h |
Retroexcavadora hidráulica sobre neumáticos, de 105 kW. |
0,231 |
131.012,03 |
30.263,78 |
mq01ret010 |
h |
Miniretrocargadora sobre neumáticos de 15 kW. |
0,108 |
115.748,49 |
12.500,84 |
mq06hor010 |
h |
Concretera eléctrica con una capacidad de amasado de 160 l. |
0,231 |
8.706,88 |
2.011,29 |
Subtotal equipo: |
44.775,91 |
||||
3 |
Mano de obra |
||||
mo044 |
h |
Oficial 1ª encofrador. |
0,474 |
26.513,03 |
12.567,18 |
mo091 |
h |
Ayudante encofrador. |
0,632 |
19.805,71 |
12.517,21 |
mo043 |
h |
Oficial 1ª armador de concreto. |
0,226 |
26.513,03 |
5.991,94 |
mo090 |
h |
Ayudante armador de concreto. |
0,254 |
19.805,71 |
5.030,65 |
mo045 |
h |
Oficial 1ª cementador de concreto armado. |
0,030 |
26.513,03 |
795,39 |
mo092 |
h |
Ayudante cementador de concreto armado. |
0,122 |
19.805,71 |
2.416,30 |
mo113 |
h |
Peón de obra blanca. |
0,717 |
18.348,75 |
13.156,05 |
mo112 |
h |
Ayudante entendido. |
0,478 |
18.648,96 |
8.914,20 |
Subtotal mano de obra: |
61.388,92 |
||||
4 |
Herramienta menor |
||||
% |
Herramienta menor |
2,000 |
269.996,95 |
5.399,94 |
|
Costos directos (1+2+3+4): |
275.396,89 |
Pliego de condiciones
ÍTEM CCP005: MURETE GUÍA PARA MURO PANTALLA. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM. Dependiendo de la agresividad y el nivel freático del terreno, se elegirá el cemento adecuado para la fabricación del concreto, así como su dosificación y permeabilidad y el espesor de recubrimiento de las armaduras. CARACTERÍSTICAS TÉCNICAS Doble murete guía, para muro pantalla, de concreto armado de sección 70x25 cm; realizado con concreto f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, manejabilidad blanda, preparado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²), con una cuantía aproximada de 25 kg/m; montaje y desmontaje del sistema de encofrado recuperable metálico a dos caras. Incluso alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del concreto al encofrado. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida a ejes, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que se ha eliminado cualquier resto de cimentación o terreno duro en su superficie de apoyo, quedando ésta horizontal y limpia. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado de los muretes guía. Montaje del sistema de encofrado. Colocación de la armadura. Preparación del concreto. Fundido y compactación del concreto. Desmontaje del sistema de encofrado. Regularización y limpieza superficial del paramento visto. Acotación de la longitud de cada panel sobre los muretes guía ya realizados. Replanteo de la cota del fondo de la perforación, de la rasante del concreto y de las armaduras. Demolición del elemento con retroexcavadora con martillo rompedor. Limpieza y recogida de restos. Carga mecánica de escombros sobre camión o contenedor. CONDICIONES DE TERMINACIÓN. El murete guía estará debidamente aplomado y alineado, y tendrá la resistencia, rigidez y estabilidad suficientes frente a las solicitaciones accidentales debidas a la posterior ejecución del muro pantalla. MEDIDA Y FORMA DE PAGO Se medirá, a eje de muro, la longitud realmente ejecutada según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye el figurado del acero (corte y doblez) en el área de trabajo, en obra, el armado en el lugar definitivo de su colocación en obra, la demolición del murete guía con retroexcavadora con martillo rompedor y la carga mecánica de escombros sobre camión o contenedor. |
