| Muro divisorio interior de placas de yeso laminado, para cerramiento de hueco de ascensor. Sistema Shaftwall "KNAUF" | ||
| FBY020 | Muro divisorio interior de placas de yeso laminado, para cerramiento de hueco de ascensor. Sistema Shaftwall "KNAUF" | |
|

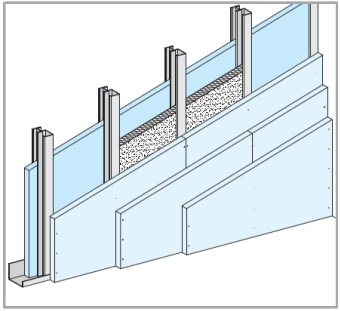

Cerramiento de hueco de ascensor mediante el sistema Shaftwall W633.es "KNAUF de muro divisorio interior múltiple, de 3,85 m de altura máxima y 117,5 mm de espesor total, con nivel de calidad del acabado Q2, formado por una estructura simple, de perfiles de lámina de acero galvanizado de 60 mm de anchura, a base de montantes tipo CT 60 (elementos verticales), separados 600 mm entre sí, y canales (elementos horizontales), a la que se atornillan cuatro placas en total una placa tipo maciza (DFH2) en una cara y tres placas tipo cortafuego (DF) en la otra cara; aislamiento acústico mediante panel semirrígido de lana mineral, espesor 45 mm, entre montantes de tipo CT. Incluso banda desolidarizadora; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "KNAUF" y pasta de juntas Jointfiller F-1 GLS "KNAUF", cinta microperforada de papel "KNAUF". | ||
Precio |
|
Exportación |
 |
ÍTEM FBY020: MURO DIVISORIO INTERIOR DE PLACAS DE YESO LAMINADO, PARA CERRAMIENTO DE HUECO DE ASCENSOR. SISTEMA SHAFTWALL "KNAUF".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Cerramiento de hueco de ascensor mediante el sistema Shaftwall W633.es "KNAUF de muro divisorio interior múltiple, de 3,85 m de altura máxima y 117,5 mm de espesor total, con nivel de calidad del acabado Q2, formado por una estructura simple, de perfiles de lámina de acero galvanizado de 60 mm de anchura, a base de montantes tipo CT 60 (elementos verticales), separados 600 mm entre sí, y canales (elementos horizontales), a la que se atornillan cuatro placas en total una placa tipo maciza (DFH2) en una cara y tres placas tipo cortafuego (DF) en la otra cara; aislamiento acústico mediante panel semirrígido de lana mineral, espesor 45 mm, entre montantes de tipo CT. Incluso banda desolidarizadora; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; cinta de papel con refuerzo metálico "KNAUF" y pasta de juntas Jointfiller F-1 GLS "KNAUF", cinta microperforada de papel "KNAUF".
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS
DEL SOPORTE.
Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. La superficie horizontal de asiento de las placas debe estar nivelada y el piso, a ser posible, colocado y terminado, salvo cuando el piso pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior de la losa quede revestida si no se van a realizar cielos rasos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los muros divisorios interiores. Los ductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado en la losa inferior y en el superior de los muros divisorios interiores a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre piso terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo losas. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Montaje de las placas interiores, entre los perfiles de los montantes. Colocación de los paneles de lana mineral, entre los montantes. Fijación de las placas para el cierre de la segunda cara del muro divisorio interior. Replanteo de las cajas para alojamiento de materiales eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.
MEDIDA Y FORMA DE PAGO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares.
