instalación interior para galería.
IFI013 instalación interior para galería. Ud
Instalación interior de fontanería para galería con dotación para: lavadero, toma y llave de paso para lavadora, realizada con tubo de polietileno reticulado (PE-X), para la red de agua fría y caliente que conecta la derivación particular o una de sus ramificaciones con cada uno de los aparatos sanitarios, con los diámetros necesarios para cada punto de servicio. Incluso llaves de paso de cuarto húmedo para el corte del suministro de agua, de polietileno reticulado (PE-X), material auxiliar para montaje y sujeción a la obra, derivación particular, accesorios de derivaciones.
Precio

$ 660.834,24

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

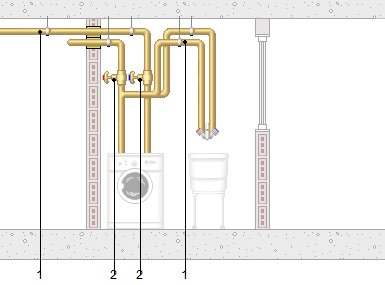

Lavadero
Lavadora
1:
Tubería.
2:
Llave de paso.

Código

Unidad

Descripción

Cantidad

Valor

unitario

Valor

parcial

1



Materiales



mt37tpu400a

Ud

Material auxiliar para montaje y sujeción a la obra de las tuberías de polietileno reticulado (PE-Xa), serie 5, de 16 mm de diámetro exterior.

2,700

327,32

883,76

mt37tpu010ag

m

Tubo de polietileno reticulado (PE-Xa), serie 5, de 16 mm de diámetro exterior, PN=6 atm y 1,8 mm de espesor, suministrado en rollos, según ISO 15875-2, con el precio incrementado el 30% en concepto de accesorios y piezas especiales.

2,700

8.510,39

22.978,05

mt37tpu400b

Ud

Material auxiliar para montaje y sujeción a la obra de las tuberías de polietileno reticulado (PE-Xa), serie 5, de 20 mm de diámetro exterior.

13,400

425,52

5.701,97

mt37tpu010bg

m

Tubo de polietileno reticulado (PE-Xa), serie 5, de 20 mm de diámetro exterior, PN=6 atm y 1,9 mm de espesor, suministrado en rollos, según ISO 15875-2, con el precio incrementado el 30% en concepto de accesorios y piezas especiales.

13,400

11.063,50

148.250,90

mt37avu022b

Ud

Válvula de esfera, de latón, de 20 mm de diámetro.

2,000

76.409,22

152.818,44

mt31gcg070a

Ud

Llave de paso para lavadora o lavavajillas, para roscar, gama básica, de 1/2" de diámetro.

1,000

149.880,53

149.880,53


Subtotal materiales:

480.513,65

2



Mano de obra



mo008

h

Oficial 1ª plomero.

3,544

27.359,16

96.960,86

mo107

h

Ayudante plomero.

3,544

19.865,18

70.402,20


Subtotal mano de obra:

167.363,06

3



Herramienta menor




%

Herramienta menor

2,000

647.876,71

12.957,53

Coste de mantenimiento decenal: $ 72.691,77 en los primeros 10 años.

Costos directos (1+2+3):

660.834,24

ÍTEM IFI013: INSTALACIÓN INTERIOR PARA GALERÍA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Se evitará utilizar materiales diferentes en una misma instalación.


CARACTERÍSTICAS TÉCNICAS

Instalación interior de fontanería para galería con dotación para: lavadero, toma y llave de paso para lavadora, realizada con tubo de polietileno reticulado (PE-X), para la red de agua fría y caliente que conecta la derivación particular o una de sus ramificaciones con cada uno de los aparatos sanitarios, con los diámetros necesarios para cada punto de servicio. Incluso llaves de paso de cuarto húmedo para el corte del suministro de agua, de polietileno reticulado (PE-X), material auxiliar para montaje y sujeción a la obra, derivación particular, accesorios de derivaciones.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación de tuberías y llaves.


CONDICIONES DE TERMINACIÓN.

Las conducciones dispondrán de tapones de cierre, colocados en los puntos de salida de agua, hasta la recepción de los aparatos sanitarios y la grifería.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



MEDIDA Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye las ayudas de albañilería para instalaciones.
